HRGA250型计量级真空规测量装置 真空计标定台
装置简述：
装置依据国家计量技术规范的具体规范要求设计制造，可检定校准各种规格的真空计产品。系统采用国际知名品牌真空计标准器和真空获得设备，校验室配备高精度自动压控系统，设计了专业的多通道测控软件，可适用不同的被检定对象。结构紧凑、功能齐全、校准效率高。标准计经国家计量院检定并出具检定/校准报告，符合国家真空量值溯源表相关规定。
- 真空计计量装置标定
- 科研实验真空压力计测试
- 计量单位真空压力测量
- 真空计生产
- 真空计维修
- 紧凑的一体化设计，即插即用快捷方便；
- 超高真空系统配置，离子泵配置极限真空度可＜1E-8Pa；
- 自研超高精度压控系统保证压力到位误差＜0.5%。同趋势压力值到位时间＜3分钟；
- 配备8个独立CF40接口，可轻松切换各种规格接口，同时可测试7个被测真空计；
- 预设参数全自动运行无需人为干预，手自动可轻松切换；
- 多通道软件测控系统，可同时显示10通道数值趋势和误差比较参数。
- Φ250mm球形不锈钢腔室；
- 涡轮分子泵+干式涡旋真空泵组（超高真空选配离子泵单元）；
- 超高真空本底腔室，可快速达到设定超高真空压力；
- 电动蝶阀+气动板阀全程自动压力控制；
- 4个标准真空计满足从1000torr至超高真空压力范围测控；
- 3套MFC精密控制进气流量；
- 一键式启动全自动准备测控，方便快捷；
- 用户友好软件系统，可以通过网络更新；
- 单次最多可测控30个压力计，多通道实时数据显示；
- 检验室极限真空值：≤1×10-6Pa；升级离子泵≤1×10-8Pa
- 检验室烘烤温度：室温～100℃±0.5°；
- 设备漏率：＜1×10-12Pam3/s；
- 校验室压力调节范围：1×10-7torr～1.0×103torr
- 扩展不确定度Urel≤2%，(k=2)，系统的综合校正误差度≤1%；
- 校验室压力调节精度：≤0.7%；

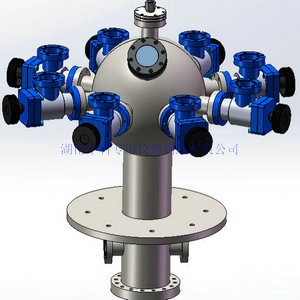

系统外观图

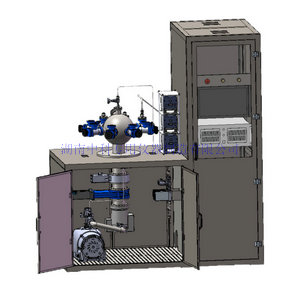

系统设计图

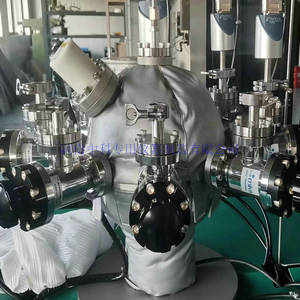

系统实物图
场地要求：
- 设备外形尺寸：1450mm×850mm×2000mm（H）
- 总质量：185KG 环境要求：
- 温度23℃±3℃；湿度＜60%R.H
- 供电要求：AC 230V；32A；50HZ
- 冷却水:（选配）0.2MPa，水温15～25℃，流量≥8L/min
- 供气： 0.5Mpa,80L/min
技术服务及质量保证：
本方案采用标准工业化模块构建，质量稳定可靠、通用配件易于更换、作业效率更高、产品品质满足实际规模生产要求。
提供该设备的技术使用说明书及外购配件仪器仪表说明书；
一年内免费维修正常使用出现的故障，非正常的故障维修只核收工本费及差旅费，终身维修只核收工本费及差旅费；
